FOTO GUIDA - Sostituire la cpu - parte 2a
A cura di glm2006ITALY Sito: blogs.dotnethell.it/glmITALY
Clicca qui per la prima parte della guida
Proseguiamo con la rimozione della vecchia CPU e mettiamola da parte in un luogo “tranquillo” ma sopratutto lontano da polvere ,umidità e campi elettromagnetici.

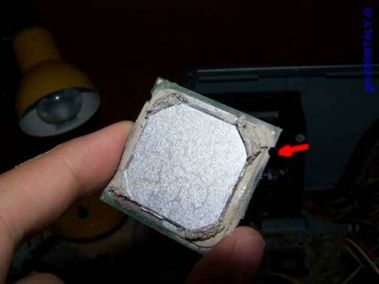

La CPU estratta ancora “sporca” di pasta termica – notare la “tacca” di posizionamento Da notare la presenza, lungo il bordo del processore, di due “tacche” che servono per posizionarlo correttamente nella scheda madre Ora dobbiamo prendere la nuova cpu e,prima di proseguire al montaggio, applicare la pasta termica. Cosa è la pasta termica? È una speciale “pasta” da applicare tra il processore ed il dissipatore che “aiuta” quest’ultimo a svolgere il suo lavoro di raffreddamento della cpu. Infatti, grazie a questa pasta, si migliora il contatto tra la superficie della cpu e la base del dissipatore. Come per tutte le cose ne esistono di diverse tipologie e di diverse qualità: Le più economiche , a base siliconica, costano pochi cents di euro ed offrono prestazioni “mediocri” mentre le migliori ,che consiglio, costano qualche euro in più ma contengono argento o rame che permette una migliore dissipazione di calore. Come si applica la pasta? Sempre sul nostro tavolo da lavoro mettiamo un foglio di carta o del cartoncino PULITO e senza polvere ed appoggiamoci la nuova cpu Adesso prendiamo la pasta termica, solitamente in confezioni tipo “siringa” ed applichiamone una “nocciolina” al centro della parte superiore del processore

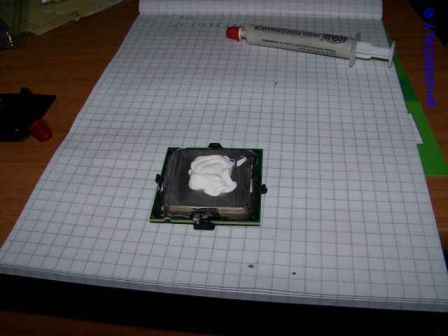

La pasta termica sopra la cpu Ora, STANDO BEN ATTENTI A NON TOCCARE I CONTATTI POSTI NELLA PARTE INFERIORE DEL PROCESSORE posizioniamo lo stesso nell’apposito socket presente sulla scheda madre. Come accennato precedentemente quasi tutte le CPU presentano delle “tacche”: state attenti a rispettare l’orientamento durante il montaggio e non “forzate” assolutamente !!! Il socket è composto da decine e decine di piccoli “denti” di rame molto delicati e basta poco per piegarli o,peggio, spezzarli. Una volta inserita nella sua sede proseguiamo con la chiusura della “gabbia” metallica all’inverso di come abbiamo precedentemente visto per la rimozione della vecchia cpu. Fatto questo prendiamo il dissipatore e posizioniamolo sopra la cpu prestando attenzione ad “incastrare” bene il dissipatore senza che vada a “sciacciare” la cpu! Nel mio esempio , con il dissipatore relativo ad un socket Intel 775, il collegamento avviene semplicemente grazie a 4 viti

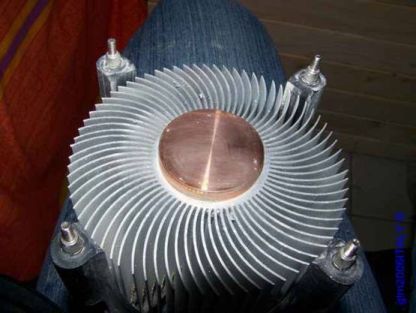

Il dissipatore utilizzato nell’esempio Anche se può apparire un controsenso una volta montato il dissipatore... smontatelo!!! Questo per controllare che la pasta termica si sia ben “stesa” sopra la CPU in maniera uniforme come potete vedere in questa fotografia:

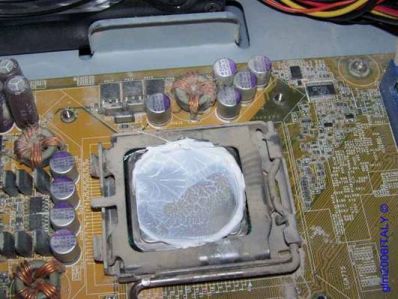

Ecco la pasta termica dopo la “pressione” del dissipatore
Chiaramente non solo la CPU ma anche la “base” del dissipatore dovrà presentare la presenza di pasta termica. Una volta verificata la corretta presenza della pasta rimontiamo il dissipatore, RICORDIAMOCI DI COLLEGARE LO SPINOTTO DELLA VENTOLA ALLA SCHEDA MADRE e proviamo ad avviare il pc. Se non esplode è un buon segno.. scherzo :D !!!! Comunque , battute a parte, se il montaggio è avvenuto correttamente e la nuova CPU è compatibile con la scheda madre, il pc dovrebbe normalmente avviarsi. L’ultima preoccupazione (che è decisamente meglio togliersi) è controllare che la temperatura della CPU si mantenga entro valori accettabili. (solitamente attorno a 40° : questo varia da processore a processore) Per fare questo abbiano 2 possibilità: 1) entrare nel BIOS ed utilizzare l’ ”hardware monitor” che la quasi totalità delle schede madri in circolazione integra 2) Se non sapete accedere al vostro BIOS potete rivolgervi ad uno dei vari software in grado di rilevare la temperatura hardware: ad esempio il gratuito Pc Wizard (download qui ) come potete vedere dalla seguente schermata

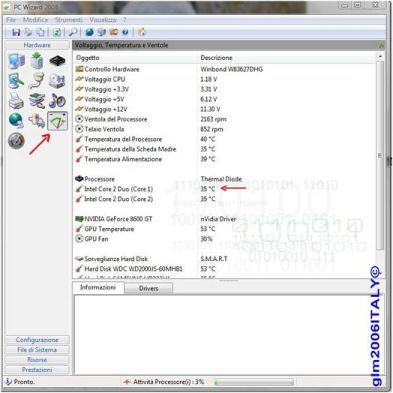

Ecco come si presenta Pc Wizard nell’ultima ver. 2008 ATTENZIONE: Prima di “salutare” i lettori mi sembra doveroso ricordare nuovamente che la sotituzione di una CPU non è una procedura sempre “indolore”: infatti può capitare che , anche se la cpu è stata montata a “regola d’arte” il pc la “rifiuta”. Delle volte avviene per incompatibilità del chipset di gestione, altre perchè bisogna provvedere all’aggiornamento del bios della scheda madre. Se, infine, non vi sentite ancora “pronti” esiste sempre la possibilità di farsi montare la cpu da un “esperto” ;) Molina Gianluca “glm2006ITALY” Clicca qui per la prima parte della guida
|
|||
