FOTO GUIDA - Sostituire la cpu

Questa guida è per aiutare chi desidera sostituire il processore del proprio pc

A cura di glm2006ITALY

03/09/09

Premessa:

La CPU (sigla inglese usata per abbreviare "Central Processing Unit" ovvero "unità di elaborazione centrale" per italianizzare il termine) è uno dei componenti fondamentali del pc: senza quest'ultima non si potrebbe fare nulla!

Il processore, infatti, (altro termine comunemente utilizzato ed omonimo a "CPU") è il "cervello" dell'intero sistema: purtroppo è anche uno dei componenti che "invecchia" più rapidamente..... e giustamente di tanto in tanto è necessario effettuare degli upgrade sostituendo il processore con uno più moderno e "performante".

Come si procede in questa operazione che, pur non essendo complicata , necessità di qualche attenzione per la delicatezza dei componenti "in gioco" ?

In questa foto guida vedremo insieme come procedere passo passo.

FACCIO PRESENTE CHE LA FOTO GUIDA UTILIZZA COME ESEMPIO UN MIO PC

LA PROCEDURA DI SOSTITUZIONE DELLA CPU VARIA DA PC A PC A CAUSA DELLE DIVERSE TIPOLOGIE DI SOCKET ED ATTACCHI PRESENTI SUL MERCATO.

Di cosa abbiamo bisogno:

Per le operazioni necessarie alla sostituzione della CPU abbiamo bisogno:

- Un buon tavolo su cui appoggiare il pc

- Una bomboletta di aria compressa specifica per componenti elettronici / per fotografia

- Un cacciavite a "stella" ed un cacciavite "piatto"

- Pasta termoconduttrice

ATTENZIONE:

Durante la scelta della nuova CPU dobbiamo prestare attenzione ad alcuni importanti dati pena l'incompatibilità con il sistema.

Vediamoli assieme:

Prima di tutto avete bisogno di sapere qual’ è la vostra attuale CPU e se è un processore "Intel" oppure "AMD" (i 2 maggiori produttori mondiali di processori per personal computer)

Se non avete la più pallida idea di quale CPU sia attualmente installata, avete 2 possibilità:

1) Click destro su "Risorse del computer" (se usate Win. Xp) "Computer" (se usate Win. Vista ed il nuovissimo "7") > proprietà

Come vedete evidenziato nelle immagini dovreste trovare la tipologia di CPU installata

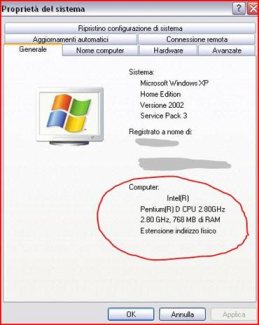

Ecco la schermata di "proprietà del sistema" con Windows Xp

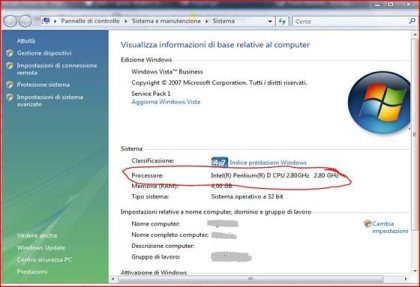

Ecco la schermata in Windows Vista (ma anche il nuovo "7" è molto similare) dove è indicata la CPU

2) In alternativa esiste un piccolo software , gratuito, che permette di sapere esattamente quale CPU avete sul vostro pc: CPU-Z

http://www.cpuid.com/cpuz.php

Questo piccolo e leggero software permette di conoscere tipo di CPU, nome "in codice", tipologia di Socket (nell'esempio LGA 775) e varie altre informazioni.

Ecco come si presenta:

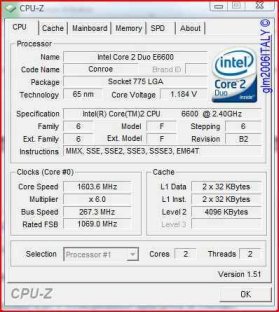

CPU-Z un software free di comodo utilizzo per sapere diverse info sulla CPU, sulla scheda madre e sulla ram installata nel pc

Dopo aver individuato il processore, dobbiamo anche controllare che la nuova CPU scelta utilizzi lo stesso Socket della precedente e che il chipset di gestione presente sulla vostra scheda madre sia compatibile (basta guardare sul libretto di istruzioni oppure, in alternativa, sul sito web del produttore della scheda madre stessa.).

Ultimo particolare; badate anche al consumo in watt .... prima che ,dopo l'aggiornamento, il vostro alimentatore non riesca a "sviluppare" i watt necessari ed il pc non riesca ad avviarsi (fortunatamente si sta avendo una "inversione di tendenza" ed i nuovi processori ,molte volte, consumano meno dei "predecessori" !)

Come procedere:

Prima di tutto spegniamo il pc e scolleghiamolo dalla presa di corrente.

Una volta scollegati i vari cavi appoggiate il case su un piano "solido" ed aprite il pannello laterale (solitamente tenuto in sede da una o due viti).

Prima di venire a contatto con i componenti elettronici presenti all'interno del pc consiglio di:

- utilizzare un "nastro di messa a terra" al polso - reperibile nei negozi di elettronica

- In alternativa "scarichiamo" l'eventuale elettricità statica presente sul nostro corpo toccando un termosifone, un rubinetto o qualche apparecchiatura metallica collegata a "terra".

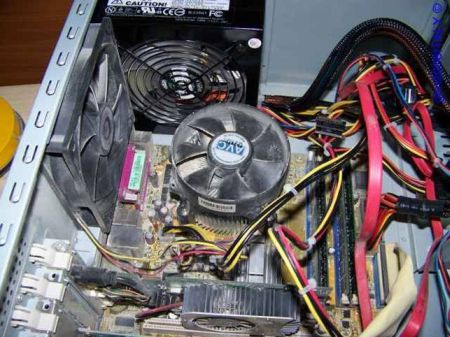

L'interno di un pc

Ora individuate il dissipatore del processore.

Questo varia da pc a pc ma è quasi sempre facilmente riconoscibile dalle dimensioni e dalla posizione "strategica" solitamente di fronte ad una ventola oppure ad un foro aerazione.

Adesso procediamo allo smontaggio del dissipatore stesso ...... anche in questo caso quasi tutti i socket hanno un loro "attacco"

Nel caso del LGA775 dell'esempio, il dissipatore è tenuto in sede da 4 semplici viti.

Ricordatevi di scollegare anche il piccolo connettore di alimentazione della ventola del dissipatore!!!

A questo punto dovreste trovarvi di fronte alla CPU "ingabbiata" sulla scheda madre... assieme ad un bel contorno di polvere :)

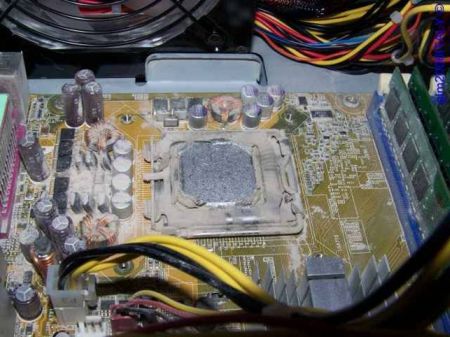

Ecco la CPU ..... assieme ad un bel contorno di polvere!

Ora dobbiamo aprire la “gabbia” che tiene ferma la CPU.

Basta premere la bacchettina di metallo a lato del socket (come dicevo in precedenza ogni alloggiamento ha la sua tipologia di “fermo” ma ,grosso modo, la procedura rimane uguale).

Ecco un paio di fotografie che vi aiuteranno a capire la procedura:

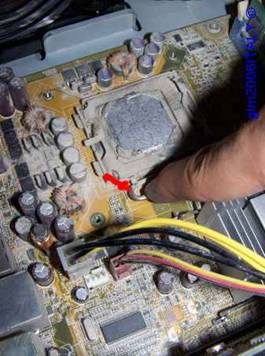

Prima premiamo .......

e poi apriamo la struttura metallica che tiene in sede la CPU.

--> Clicca qui per la seconda parte della guida <--
